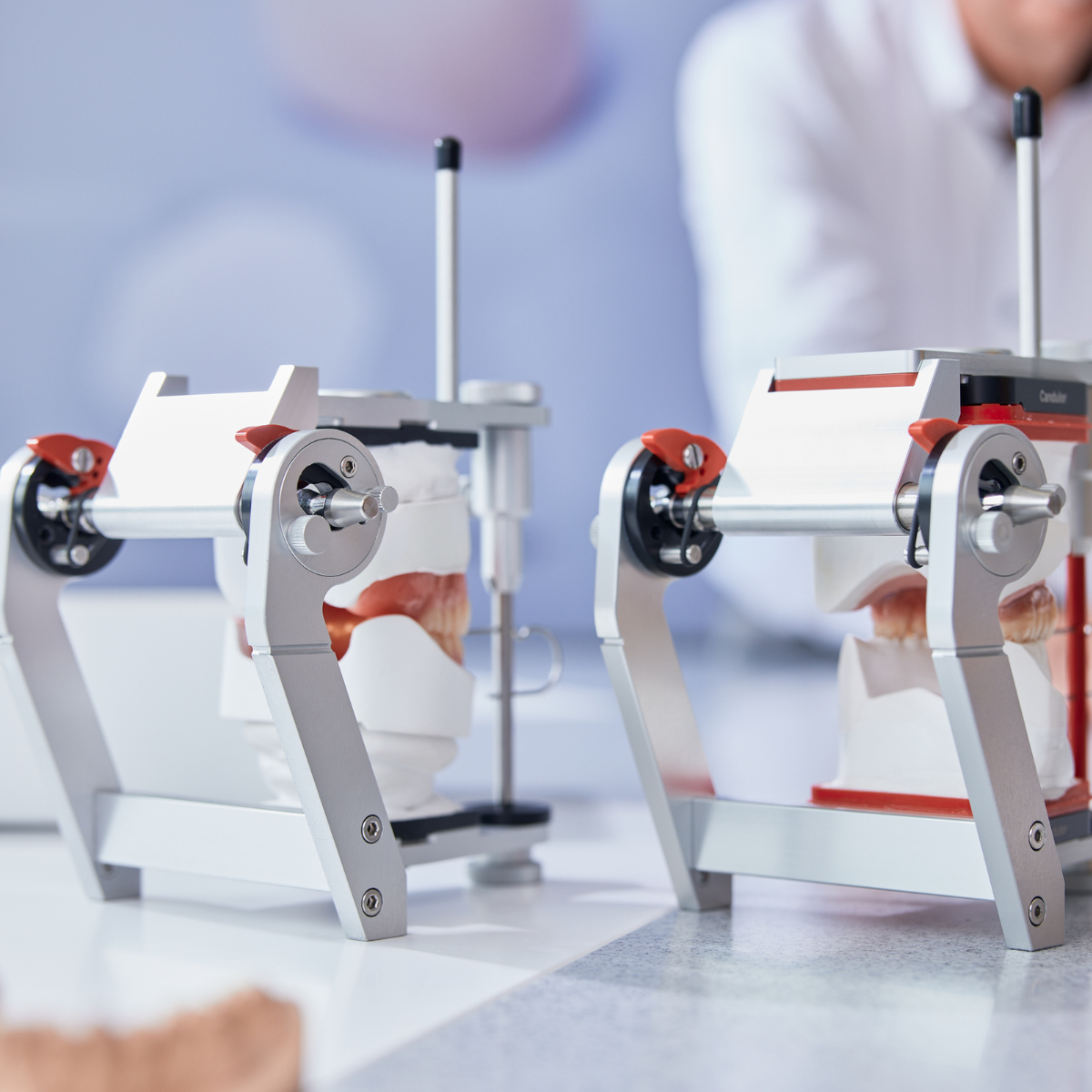

Das Artikulator-Gelenk analog dem natürlichen Kiefergelenk

Das Kiefergelenk ist sowohl Dreh- als auch Gleitgelenk und hat zwei Bewegungsarten: Die Rotations- bzw. Scharnierachse sowie die Translation- bzw. Gleitbewegung. Die häufigste Bewegungsform ist eine Kombination beider Bewegungsarten. Eine Rotation bei gleichzeitiger Translation – ein Drehgleiten. Im Zusammenwirken beider Kiefergelenke sind Rotationsbewegungen um andere Achsen als die Scharnierachse möglich. Es können drei Bewegungsachsen festgestellt werden. Eine horizontal-transversale Gelenkachse als einfache Scharnierachse. Eine vertikale Gelenkachse für den jeweiligen Kondylus, in dem die Seitwärtsbewegung erfolgt. Der Kondylus der Gegenseite vollzieht eine Gleitbewegung nach vorn unten. Eine horizontal-sagittale Gelenkachse für den jeweiligen Kondylus in dem die Seitwärtsbewegung erfolgt, bei gleichzeitiger Seitwärtsbewegung, nach unten und vorn des Gelenkkopfes der Gegenseite. Die Ausformung des natürlichen Gelenkkopfes wird durch den Doppelkonus in den Artikulatoren von Candulor kopiert und simuliert. Dadurch werden unphysiologische, geradlinige Bewegungsmuster bei lateralen und transversalen Bewegungsabläufen vermieden.

Natürliche Bewegungen simulieren

Die Artikulatorserie verfügt über zwei Führungskanten an denen der Doppelkonus geführt wird. Eine Vertikal-sagittale am Retrusionriegel und eine Horizontal-sagittale an der Gelenkscheibe. Die Vertikal-sagittale Kante am Retrusionriegel berührt den Innenkonus während die Horizontal-sagittale am Scheitel des Doppelkonus führt. Dadurch wird bei Lateralbewegungen der Doppelkonus nicht nur über die eine horizontale Führungskante der Gelenkscheibe geführt, sondern auch über die Vertikale Führungskante am Retrusionsriegel in eine physiologische, dreidimensionale Bewegung.

 Die Bennettbewegung

 Der auf der Leerlaufseite schwingende Kondylus ist der Mediotrusionskondylus: Bei einer Seitwärtsbewegung (Mediotrusion) gleitet der schwingenden Kondylus nach vorne unten. Der auf der Arbeitsseite befindliche Kondylus ist der Laterotrusionskondylus: Auf dieser Seite wird gekaut und die Zähne geraten in Okklusion. Dieser Kondylus kann sich um die senkrechte Achse drehen und auch nach lateral ausweichen. Mit beiden Artikulatoren ist eine 3D Simulation der Lateral- und Bennettbewegung nahezu naturidentisch möglich. Es werden funktionelle Hyperkontakte vermieden.

• Höhe: 150 mm
• Breite: 145 mm
• Gewicht: 690 g
• Tiefe: 160 mm
• Innenbauhöhe: 100 mm (mit Split-Cast)
• Bonwill-Dreieck: 110 mm
• Balkwill-Winkel: 25°
• Retrusionsbahn: 1.5 mm
• Immediate Side Shift-Anschlag: 0 – 2.5 mm fix
• Gelenkbahnneigung von 0°– 60° einstellbar

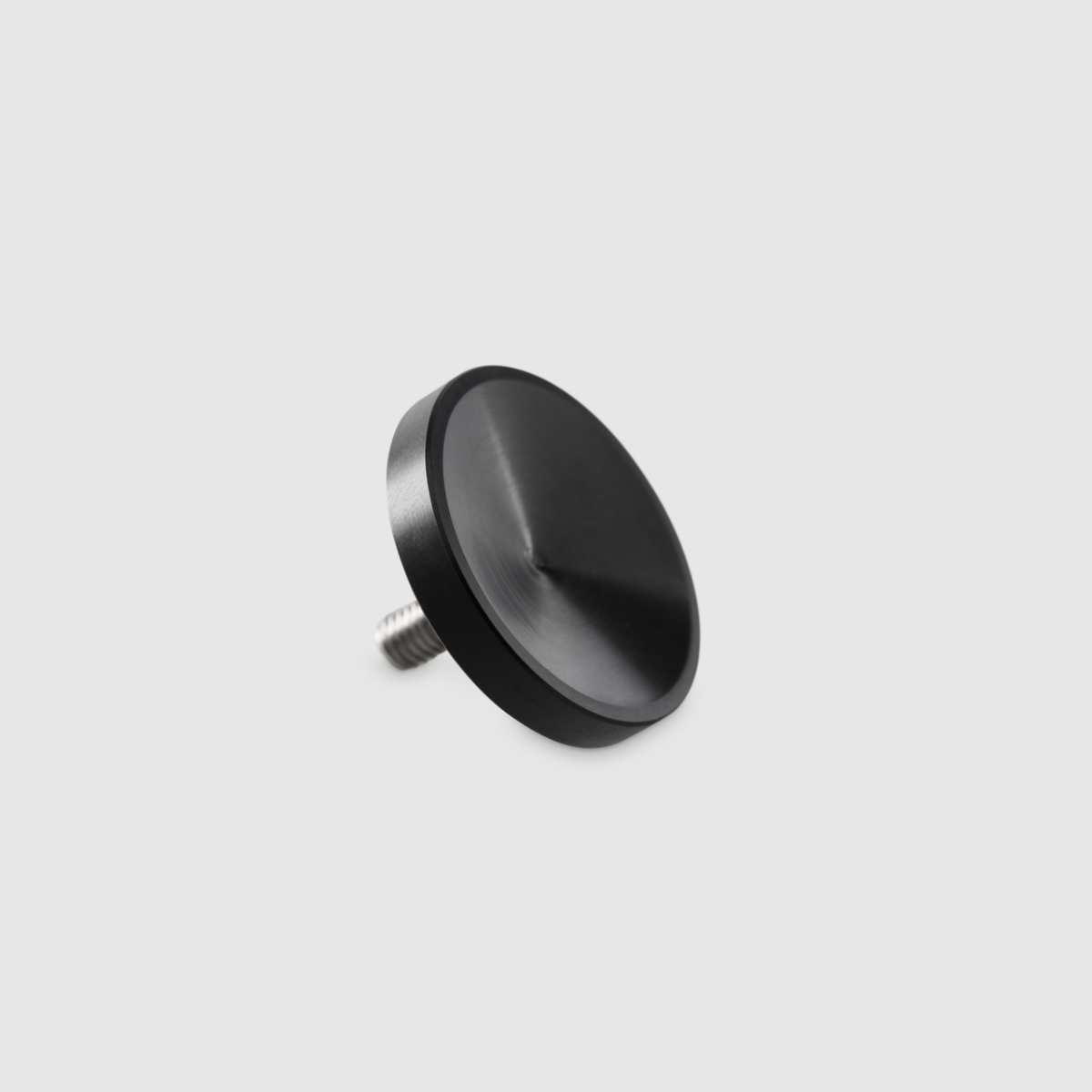

• Inzisalteller: 15°
